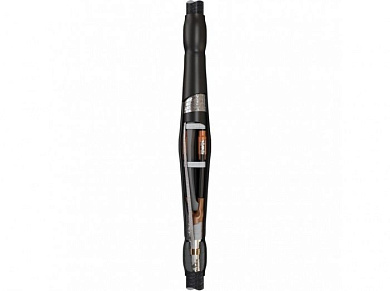

Соединительная кабельная муфта 3СТп-10-150/240 (Б) нг-LS КВТ 75564

Технические характеристики:Артикул - 75564 Модель - 3СТп-10 нг-LSОписание продукта: Предназначены для соединения 3-х жильных кабелей:с бумажной маслопропитанной изоляциейс броней или без бронис общей алюминиевой или свинцовой оболочкойна напряжение 6 и 10 кВСоответствует требованиям ГОСТ 13781.0-86Типы монтируемых кабелей: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШвИзолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеляЗаполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизацииПрименение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поляМонтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайкиПри монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Применение пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкцииКомплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединителиИнструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)Выпускается по ТУ 3599-006-97284872-2006➔Эксплуатационные характеристики (лет)Гарантийный срок хранения: 2Гарантийный срок эксплуатации: 5Срок службы: 30Соединительные кабельные муфты не поддерживающие горение 3СТп-10 нг-LS 75564Тип муфты: Соединительная
