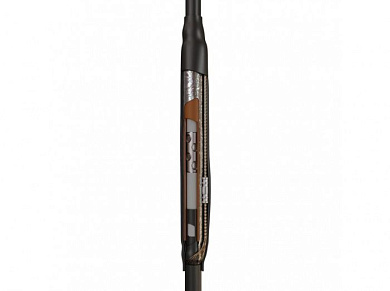

Соединительная кабельная муфта 1ПСТ-10-70/120 (Б) нг-LS КВТ 76432

Технические характеристики:Артикул - 76432 Модель - 1ПСТ-10 нг-LSОписание продукта: Предназначены для соединения одножильных кабелей:с изоляцией из сшитого полиэтилена и экраном из медных или алюминиевых проволокна напряжение 6 и 10 кВСоответствует требованиям ГОСТ 13781.0-86Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2гНаличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана кабеляТермоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажаЭкраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой. Провод-перемычка, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзы не входят в комплект и заказываются отдельноКомплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединителиБолтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поляКомплект поставки рассчитан для монтажа трех фаз кабеляВысокое качество комплектующих и используемых композиционных материаловПри монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфтеПримечание: муфты 1ПСТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жиламиИнструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экранаВыпускается по ТУ 3599-005-97284872-2015➔Эксплуатационные характеристики (лет)Гарантийный срок хранения: 2Гарантийный срок эксплуатации: 5Срок службы: 30Соединительные кабельные муфты 1ПСТ-10 нг-LS 76432Тип муфты: Соединительная
