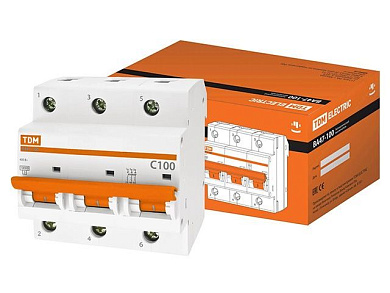

Автоматич. выключатель ВА47-100 3Р 100А 10кА х-ка С TDM SQ0207-0077

ОПИСАНИЕ Маркировка " Номинальный ток - значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи. " Номинальное напряжение - напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях. " Кривая отключения - отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания. o Кривая С - ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях. o Кривая D - ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр. " Номинальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии. Время-токовые характеристики отключения Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: " Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой C, " Двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D. Материалы " Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. " Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию. Назначение " Проведение тока в нормальном режиме. " Отключение тока при коротких замыканиях или перегрузке. " Оперативное включение и выключение электрических цепей. Применение " Вводно-распределительные устройства бытовых и промышленных электроустановок. Конструкция " Отличительной особенностью данных автоматов является ширина модуля - 27 мм. " Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. " Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери. " На лицевой панели автоматического выключателя ВА47-100 реализован механический индикатор положения контактов (включено/отключено). " В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев. " Высокая отключающая способность - 10 000А. Удобство монтажа " Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении. " Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата. " Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже. " Выключатели ВА47-100 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности. " Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
